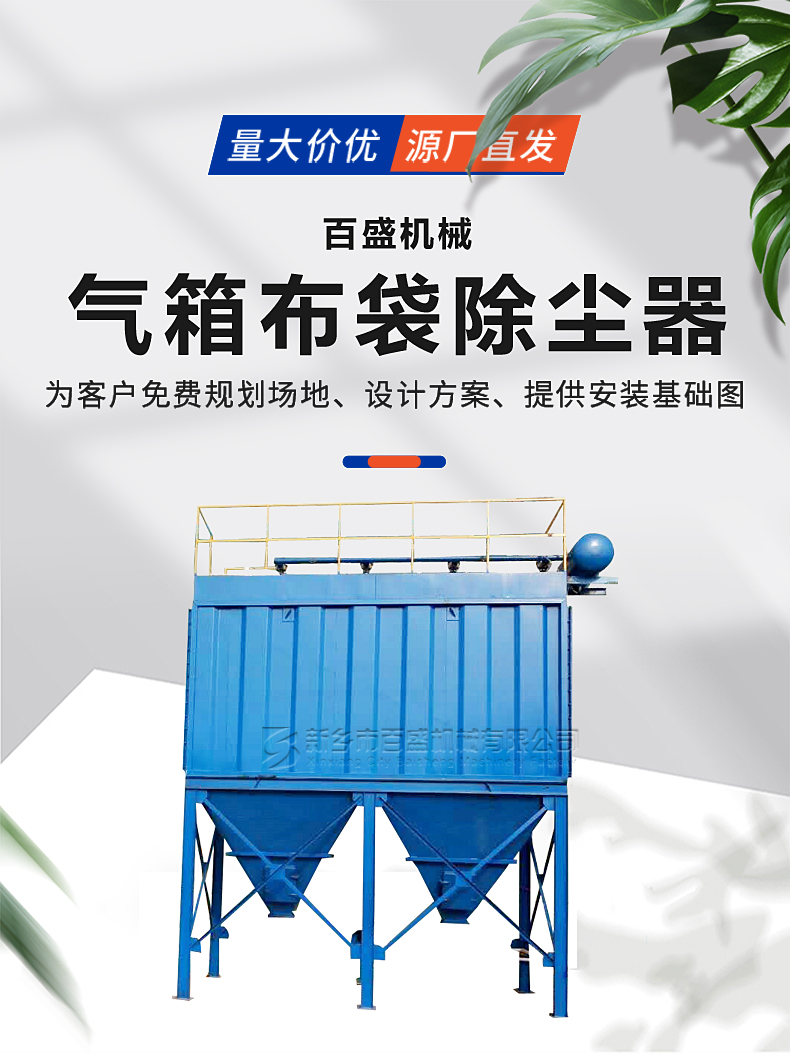

气箱脉冲收尘器

产品型号： PPC

过滤面积： 1.2-2.0

处理风量： 128-2×14m3/h

应用范围： 用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统

24小时免费服务热线

18803739170

点击获取报价

产品介绍

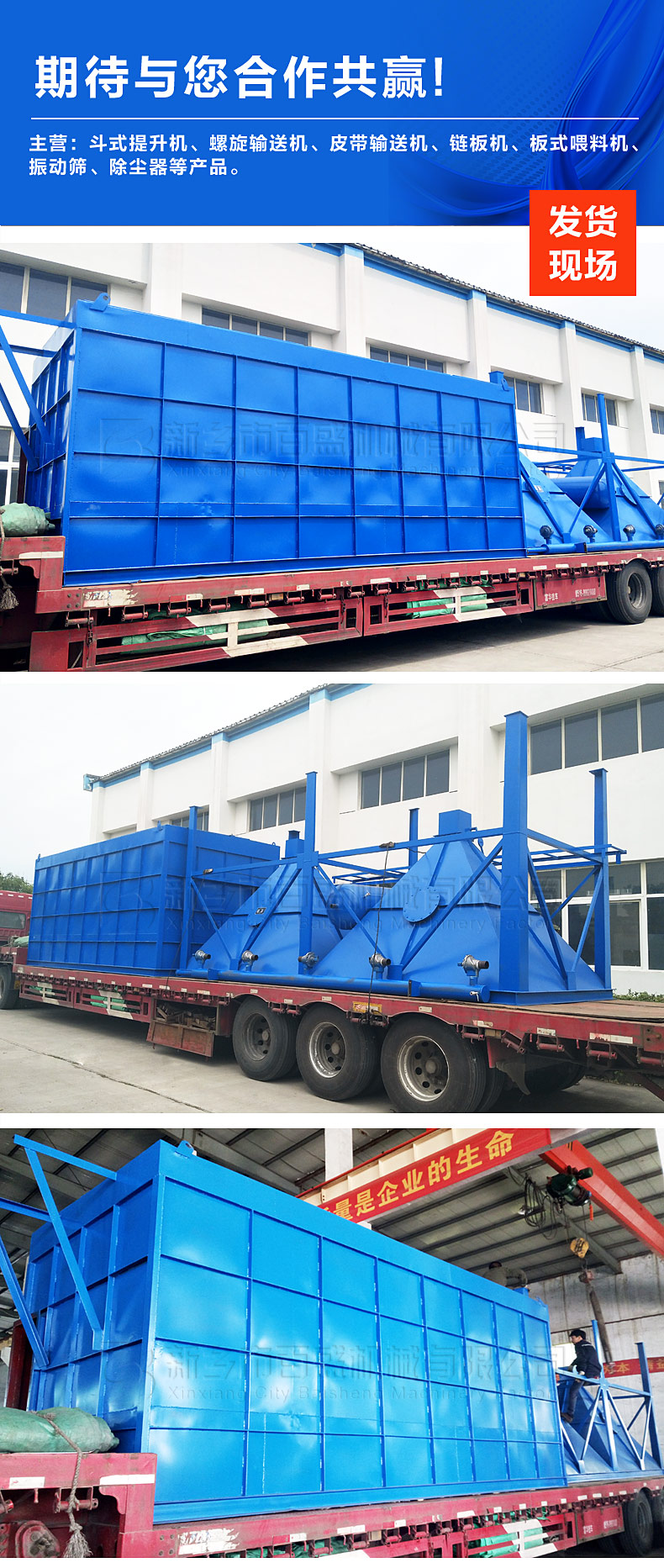

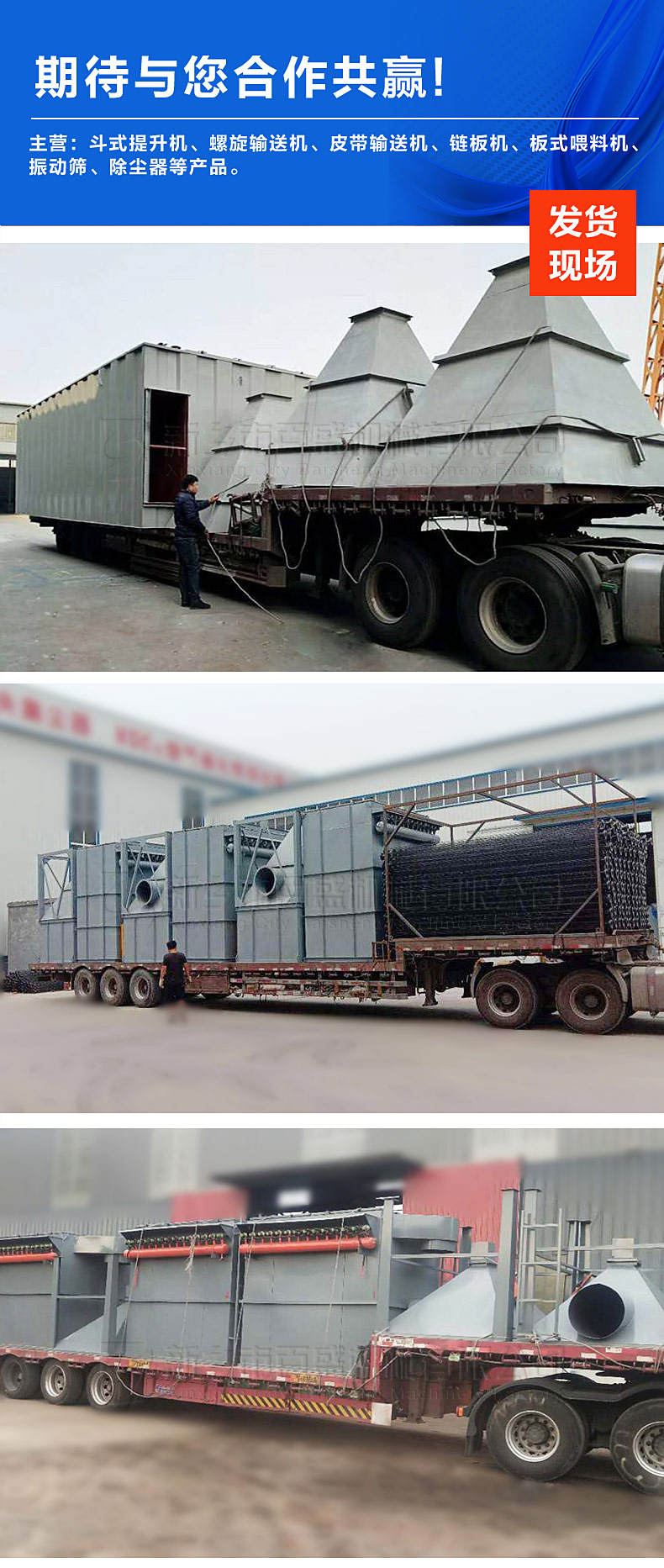

生产现场
工作原理
性能特点
技术参数

气箱脉冲收尘器介绍

PPC型气箱脉冲布袋除尘器本体分隔成若干个箱区，每箱有32、64、96……条滤袋，并在每箱侧边出口管道上有一个气缸带动的提升阀。当除尘器过滤含尘气体一定的时间后(或阻力达到预先设定值)，清灰控制器就发出信号。一个箱室的提升阀就开始关闭切断过滤气流；然后箱室的脉冲阀开启，以大于0.4MPa的压缩空气冲人净气室，清除滤袋上的粉尘；当这个动作完成后，提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。

PPC型气箱脉冲布袋除尘器清灰电气控制装置

1、清灰电气控制装

清灰控制方式一般采用定时法，也可采用定阻法。所谓定阻法就是控制滤袋内外侧的压差，当收尘器的差压值达到设定值时（一般为1470Pa）。即由差压变送器发出信号，通过电气控制装置，即按既定程序进行逐室清灰。

2、电器控制装置的功能

对多室收尘器集中控制时采用单片机进行集中控制，控制有自动和手动两种方式，当单片机出故障或检修时，可随时切换为手动控制，为便于调试和设备检修设有机旁控制。

3、清灰电气控制装置到收尘器进线端子的布线设计由选用者负责，接线端子参见清灰电气控制器说明书。收尘器进线端子到各个电磁阀的接线，由制造厂负责。

气箱脉冲收尘器工作原理

本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所组成。当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流后折而向上通过内部装有金属岁月架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出FMQD32型收尘器的进风口设在灰斗上，气流进入灰斗后首先碰上进风管端部的挡板，其作用与上述原理相同。壳体用隔板分成若干个独立的收尘室，按照给定的时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，以清除滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。
