无轴螺旋输送机

产品型号： WLS150~500

输送量： 2--30立方米/时

输送距离： 小于等于15米

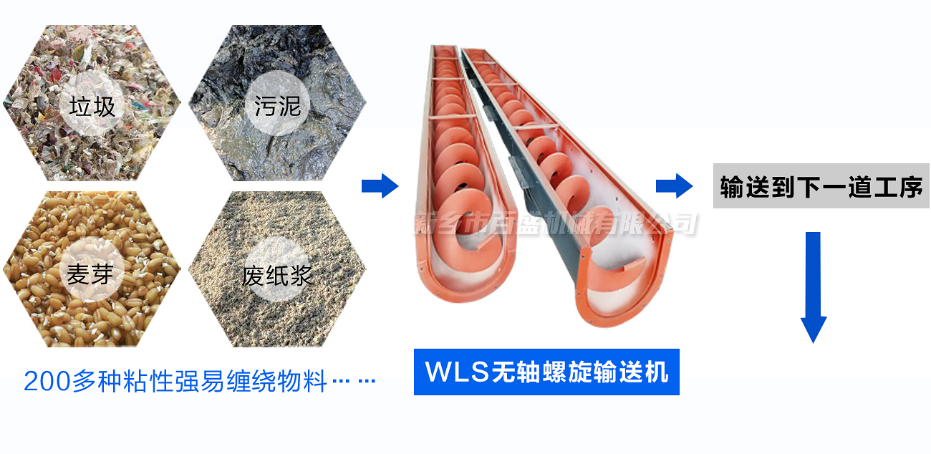

应用范围： 用于废水处理，造纸业、化学工业垃圾等行业输送站附性较强的物料，糊状粘稠物料(如化工原料、废纸浆、麦芽、污泥等)以及易缠绕物料(如生活垃圾)，具有独特优势。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

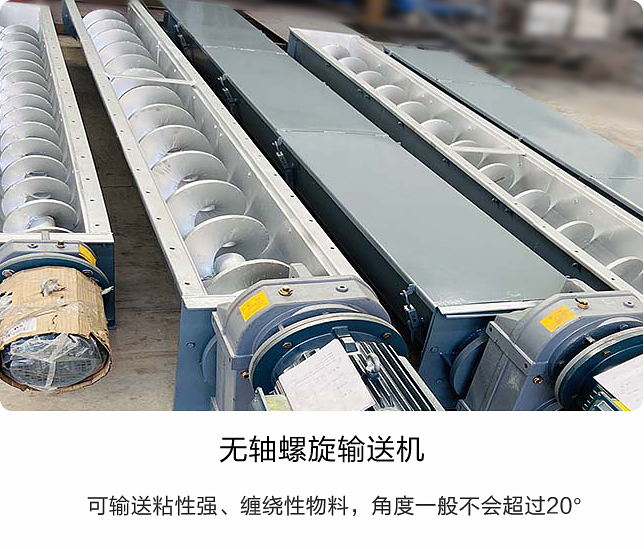

无轴螺旋输送机介绍

WLS无轴螺旋输送机目前常用的连续输送设备之一，由于其结构简单，横截面积尺寸小，特别能够密闭输送，对环境污染程度少的优点，现在被污水处理行业作为物料输送主选设备之一。

WLS无轴螺旋输送机分类

1、型号分类

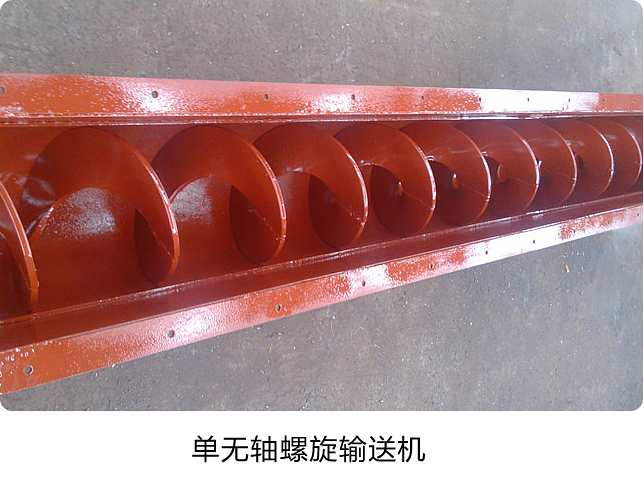

单无轴螺旋输送机——由1个螺旋体组成，不具备混合、搅拌功能。

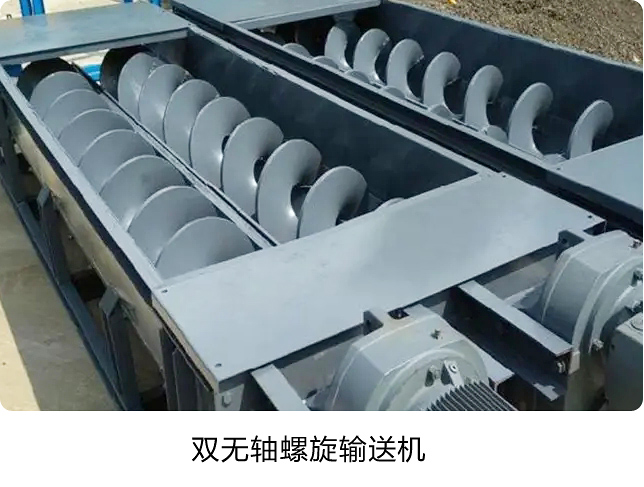

双无轴螺旋输送机——由两个螺旋体组成，螺旋叶片的旋向向反，避免卡料，输送量为单螺旋的１.５-２倍，可同时具备输送、混合、搅拌功能。

1、按结构分：
u型无轴螺旋输送机：颗粒状/粉状物料、湿的/糊状物料、半流体/粘性物料、易缠绕/易堵塞物料、有特殊卫生要求的物料。

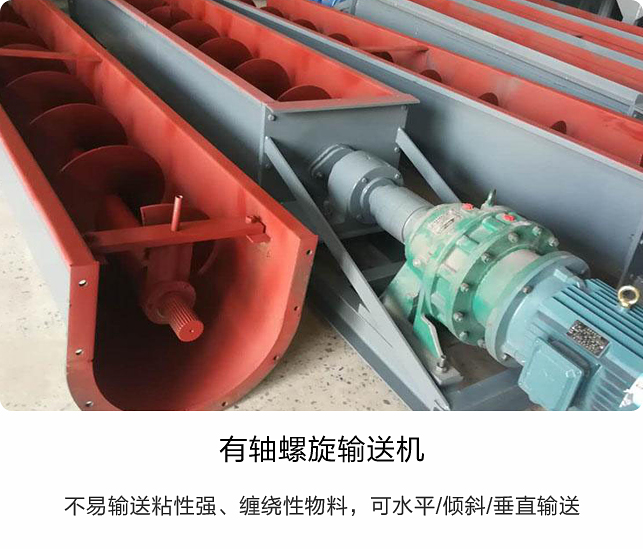

u型有轴螺旋输送机：不易粘黏的物料，且具有一定的摩擦。对螺旋输送机的耐磨性有一定的要求。

3、材质分类

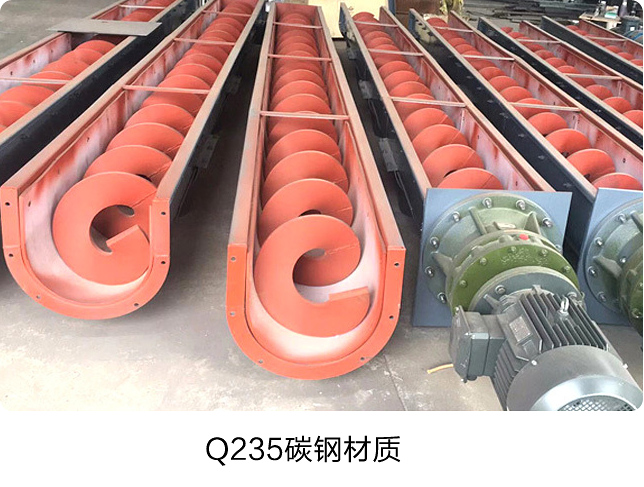

碳钢无轴螺旋输送机——Q235碳钢材质制成，适合普通物料输送，主要用于水泥、煤炭、石料等磨损较大，无特殊要求的行业。

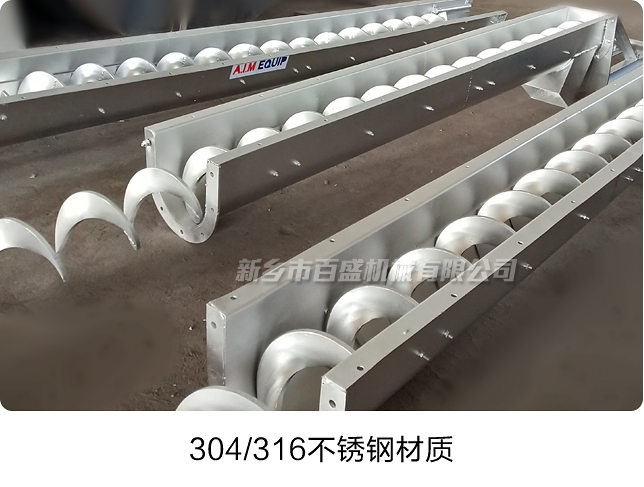

不锈钢无轴螺旋输送机——304/316不锈钢材质，耐腐蚀，耐高温，不易生锈，食品、医药行业专用。主要用于粮食、化工、食品等对输送环境有要求的行业，清洁度高，并且不会对物料产生污染。

无轴螺旋输送机工作原理

无轴螺旋输送机的物料输送是靠旋转的叶片推移滑行的，输送方向决定螺旋叶片的左右旋向与其转动方向，所以根据需要可以单向输送和双向输送，也可多点装料。可以水平或倾斜一定角度安装，物料从进料口进入螺旋体中，通过螺旋的旋转物料从出料口装运或进入压榨机压榨、脱水后装运。输送机长度L由用户选定，动力驱动装置采用双摆线齿轮减速器或蜗轮斜齿轮减速器，它可以安装在输送机入口端（推挤式螺旋）也可以安装在出口端（牵拉式螺旋），设备的U型槽底部，设有防磨损的保护性衬套，它根据输送物料的不同来选用。
无轴螺旋输送机是通过电机带动摆线针减速机运转，依靠机械密封轴与无轴螺旋体上的连接盘传动使螺旋旋转，当物料进入U型槽上面的进料口后，无轴输送机就会通过传动轴旋转让物料沿着螺旋向下行进，使得物料从u型槽下面的出料口排出。

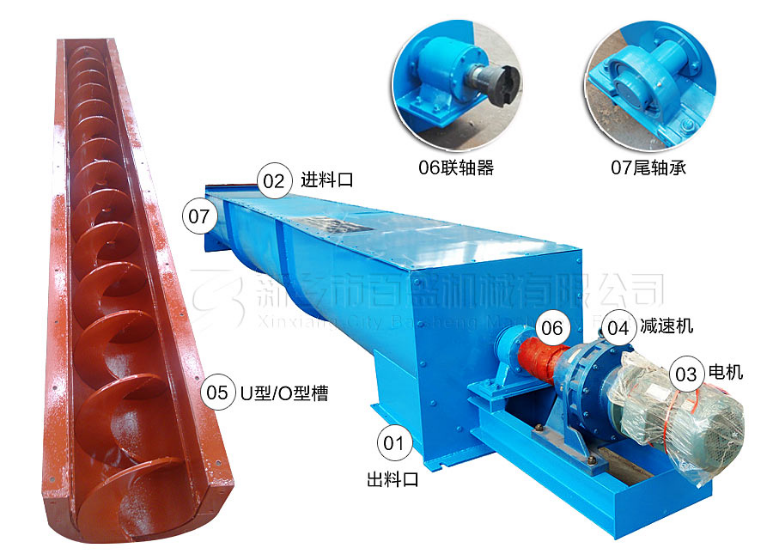

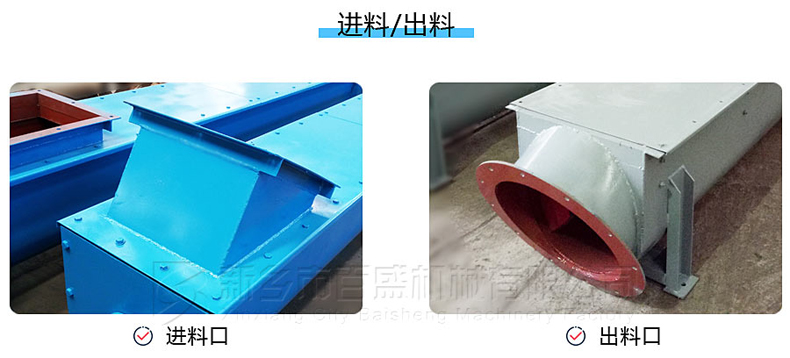

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖（可选择）、底座等组成。

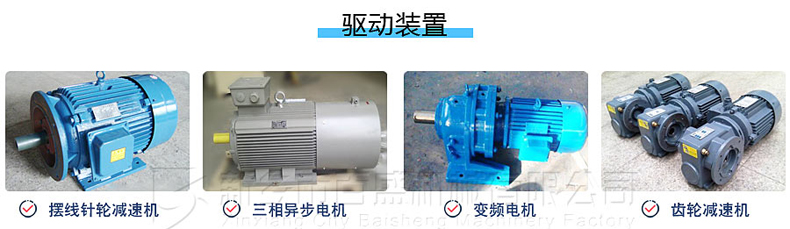

驱动装置：采用摆线针轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。头部装配有推力轴承，可承受输送物料时产生的轴向力。

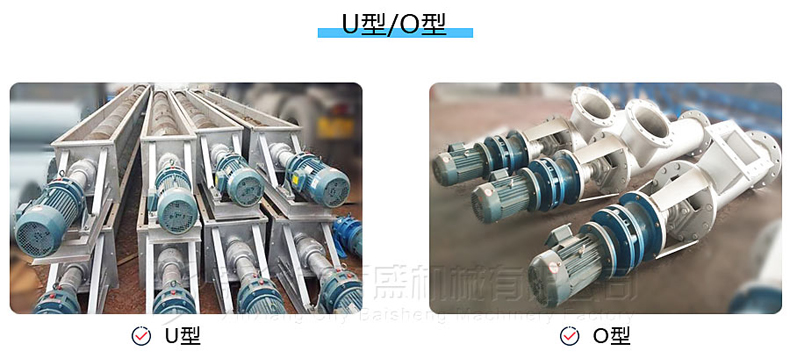

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

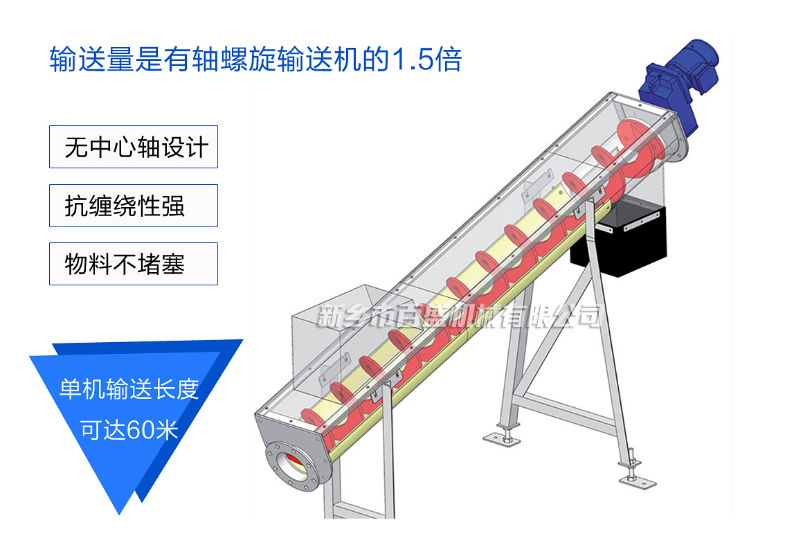

无轴螺旋输送机性能特点

1、抗缠绕性强：由于没有中间轴承，对于输送带状、黏稠物料、易缠绕物料有特殊的优越性，能避免物料堵塞。

2、输送量大：无轴螺旋输送机扭距可达4000N/m，输送量是有轴的1.5倍。

3、输送距离长：单机输送长度可达60米，并可根据用户需要采用多级串联式安装。

4、密封性好：带有适当垫圈的槽盖可实现无味操作并形成屏障，防止任何大气介质进入系统。可保证环境卫生和所送物料不受污染、无异味外泄、保证了输送环境的卫生。

5、能机动工作：可单点或多点加料，能实现既可下方出料，又可端头出料的效果。

6、使用寿命长：采用特制塑料板或橡胶板或铸石板，避免了叶片与壳体的直接摩擦，耐磨损性好。

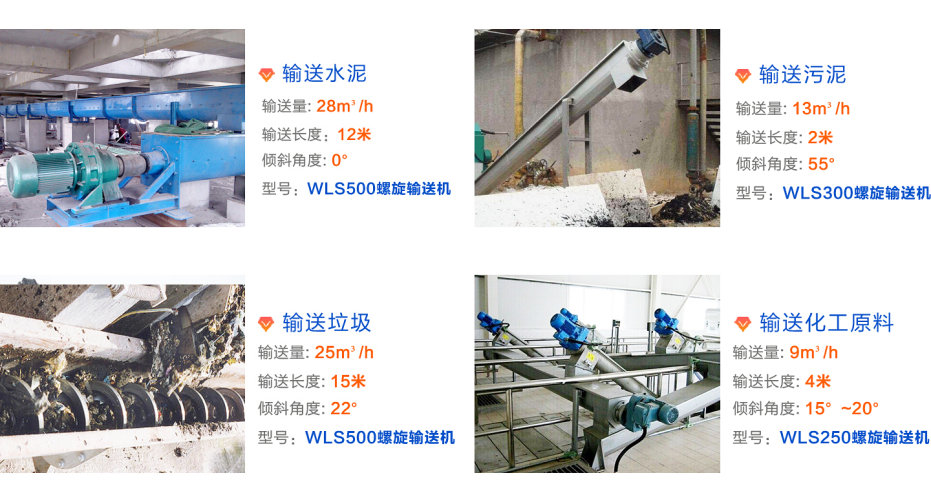

应用领域

用于化工、造纸、环保、医药等易缠绕物的输送

无轴螺旋输送机采用无轴设计，用于处理城市固体废物、筛分物和漂浮物、脱水、浓缩或调节的污泥、包装食品、奶油或糊状物，以及肉类、鱼类、水果和蔬菜加工过程中产生的废物。主要应用领域有：废水处理、糖厂废料、鱼类工业、固体废物处理、水果和蔬菜加工厂、饮料工业、纸浆和造纸、化学工业、一般食品工业、肉类加工厂、屠宰场/屠宰场、餐厅、食堂和一般餐饮。

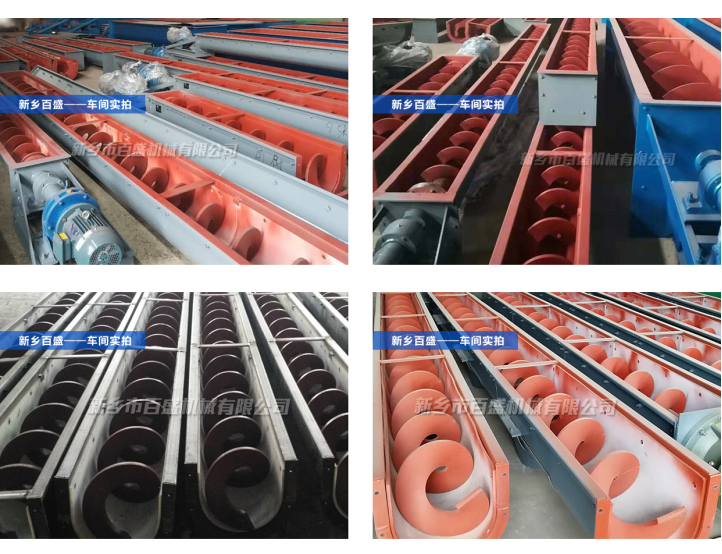

无轴螺旋输送机生产现场

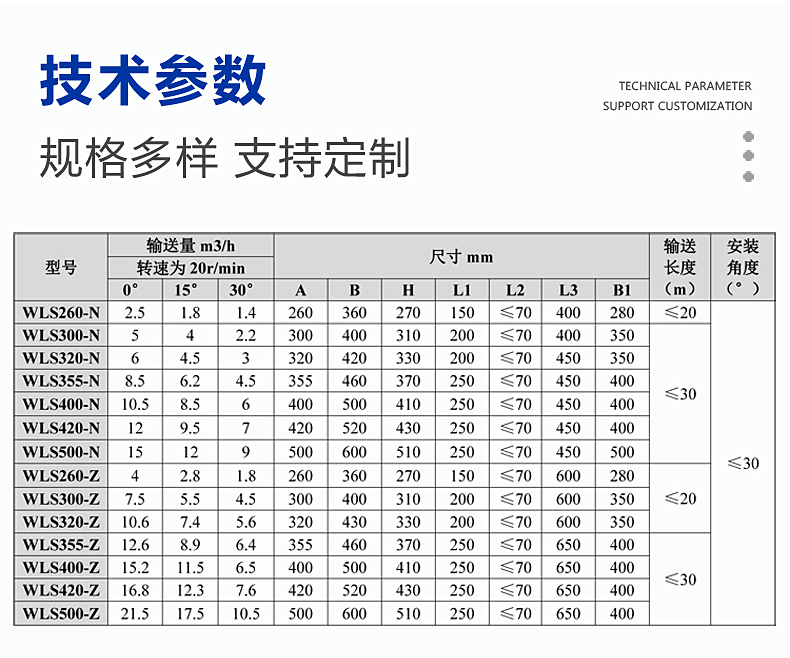

无轴螺旋输送机技术参数

常见问题：

无轴螺旋输送机叶片损坏原因及解决办法：

1>、叶片过薄，由于无轴螺旋输送机缺乏中间轴，所有的受力点都在叶片上，因此叶片的厚度对该设备的实际使用有着非常重要的影响。选择一个适当厚度的螺旋叶片，直接影响着无轴螺旋输送机的使用效果。

2>、叶片轴距过小，螺旋管径选择不当。输送粉料或者片状物料的时候，往往由于叶片轴距过小，造成挤压力过大，直接损伤叶片，随着轴的转动，再厚的叶片也会产生一定量的损伤。另外一个原因管径较小，同样也会造成压力过大。导致叶片损伤严重。再采取以上两种措施之后，同时可以降低叶片转速。来达到这一效果。

螺旋输送机可分有轴螺旋与无轴螺旋；百盛机械主要生产螺旋输送机；外壳体、叶片的材质：碳钢居多，特殊物料采用不锈钢；咨询LS螺旋输送机价格，需用户提供参数：如物料名、粒度、物料温度、输送量、输送长度，才好提供用户价格和报价；
