TD斗式提升机

产品型号： TD160~TD630

提升高度： ≤40m

提升量： 5.4-72m³/h

应用范围： 适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

TD斗式提升机介绍

TD斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成，由提升机上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机减速机等组成。
斗式提升机是一种垂直提高物料的一种运送设备，所提高的物料依据跟企业的用处有粉状的、粒状的、小块状的无磨琢性物料，如：煤、矿石、水泥、砂、黏土等，物料运用料斗装载并进行提高运送。

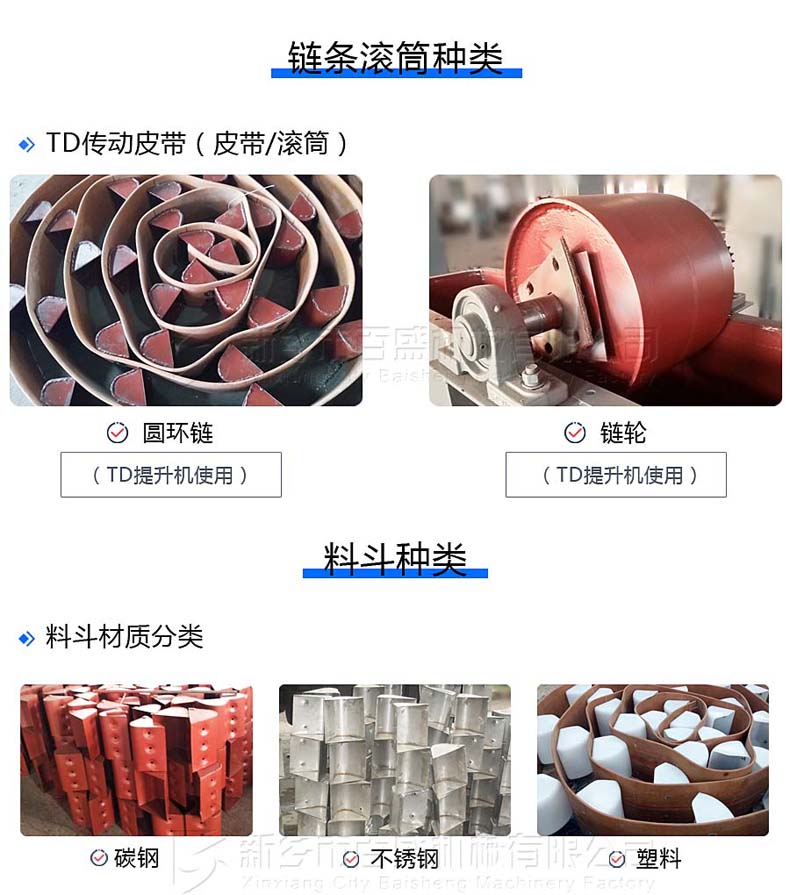

物料斗式提升机常见的料斗方式：

(1)圆柱形斗：深斗、斗口呈65歪斜，深度大，用于枯燥，流动性好，很好地撒落的粒状物料的运送。

(2)浅斗：口呈45歪斜，深度小，用于湿润的和流动性的粒状物料。

(3)尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于黏稠性大和沉重的块状物料运送。

TD斗式提升机工作原理

TD型胶带斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置。逆止制动装置等组成。

TD型胶带斗式提升机,适用于向上输送松散密度ρ＜1.5t/m³粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式为：有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

TD斗式提升机性能特点

1、驱动功率小。采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。
2、提升范围广。这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。
3、运行可靠。先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升度高，提升机运行平稳，因此可达到较高的提升高度。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
