耐磨鳞板输送机

产品型号： BL400-800

输送量： 9~134.2t/h

输送距离： 2-70m

应用范围： 广泛应用于机械、铸造、冶金、化工、建材、动力、矿山等工业部门。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

耐磨鳞板输送机介绍

链板输送机（亦可称“链板机/鳞板机”）在冶金、煤炭、化工、电力、机械制造中均得到了广泛的应用。可沿水平或倾斜方向输送各种散状物料和成件物品。由于它的承载部分和运行部分均用金属材料构成，可输送比较沉重的、粒度较大的、磨琢性强的物料，并且适宜输送600~700℃的高温物料。

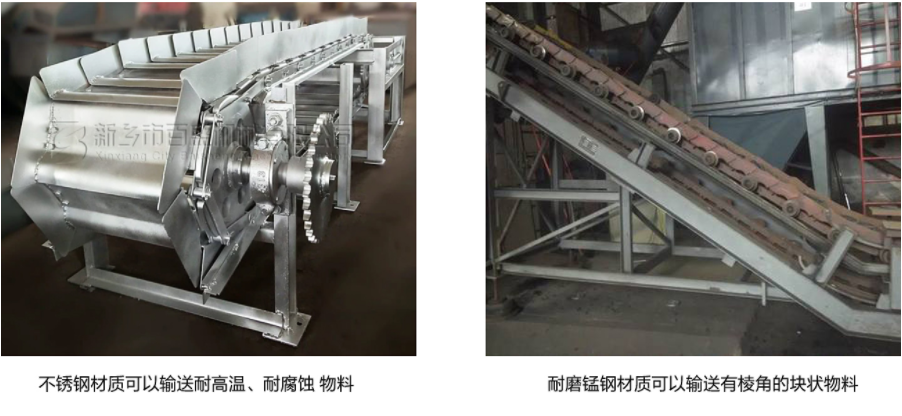

不同材质：
碳钢链板机：主要用于水泥、煤炭、石块等磨损较大，对卫生无特殊要求的行业。
不锈钢链板机：主要用于食品、粮食、化工等对输送环境有要求的行业，清洁度高，不会对物料产生污染。
根据输送物料及输送量可适当变动，角度一般不大于15°，防止过多漏料，链板输送机的倾角可达30°～35°，弯曲半径一般约为3m—5m。可根据输送物料及工艺要求设计定制型号

耐磨鳞板输送机工作原理

链板输送机是一种以牵引链作为牵引机构、链板料斗作为承载装置的挠性牵引连续性输送设备。工作时，通过传动装置带动头部装置的链轮转动，与链轮相啮合的链条也随之向前运动，同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动；当物料在进料口中加入料斗后，随着料斗的移动物料被输送到出料口，在重力和离心力的共同作用下，物料从出料口卸下，进入下一道工序。用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，较大输送量等工艺参数。BL鳞板输送机动力装置在BL鳞板机头部、左、右装可根据用户要求变动。BL鳞板输送机输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。且BL鳞板800、BL鳞板1000适宜输送堆密度较小的物料。

耐磨鳞板输送机性能特点

1、鳞板装置的行走轮内装双滚动轴承, 运行阻力低。

2、左、右牵引链与槽体用螺栓连接, 不采用常用的通轴, 可减轻重量。

3、鳞板槽体采用波浪形冲压钢板结构, 板厚较薄, 利用三角形筋板和角钢加强, 使槽体自重轻, 刚性好, 耐冲击。

4、行走轮与牵引链分开布置, 便于鳞板装置的安装与维修。

5、 YX型驱动装置的减速器速比大, 输出轴许用扭矩大, 它直接通过十字滑块联轴器与头轮轴联接, 使头轮装置及整个驱动系统的绩构大为简化, 制造成本低, 安装方便。

6、尾轮张紧装置的两个链轮均以双滚动轴承支承于尾轮轴上, 不但可以降低牵引链绕过尾部链轮时的阻力, 而且当两牵引链不同步时, 链轮可以自动调节。

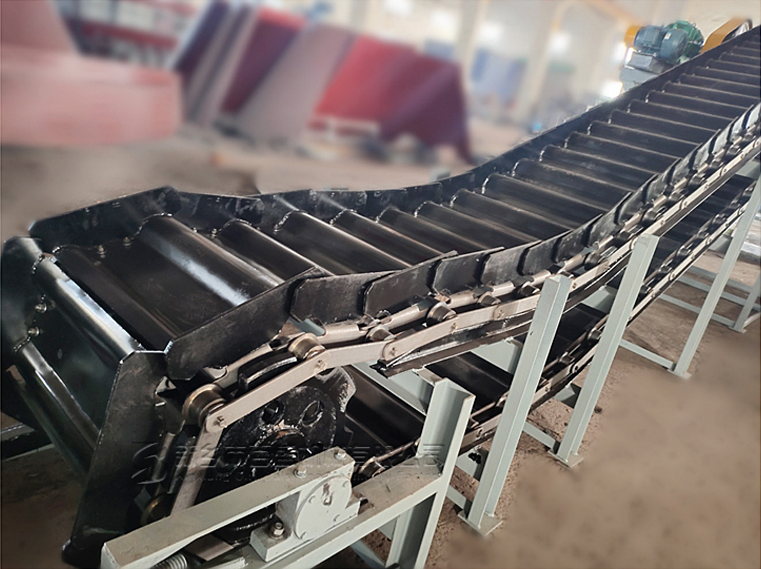

耐磨鳞板输送机生产现场

耐磨鳞板输送机技术参数

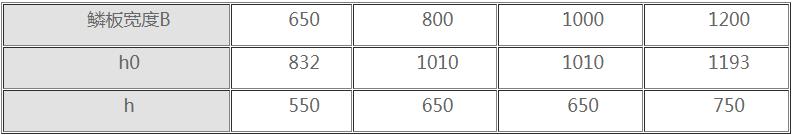

鳞板槽体底面距地面高度h0及头轮的中心高h值，列与下表中：

输送机安装在车间地面或露天地面时，其回程侧鳞板的弦顶离地面的净空高度不小于200mm；安装在地坑内时，其净空高度不小于300mm。在特定场合下，受某种外界条件限制时，其净空高度可按需要确定；

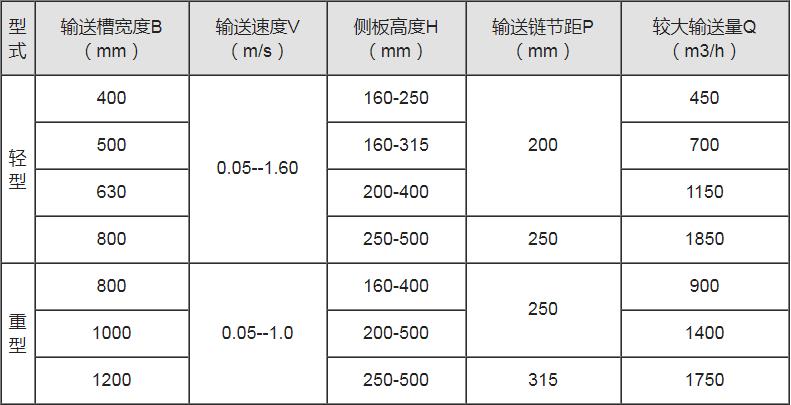

输送机由水平段转到倾斜段时，采用有护轨的弧形段，其较小曲率半径见下表：

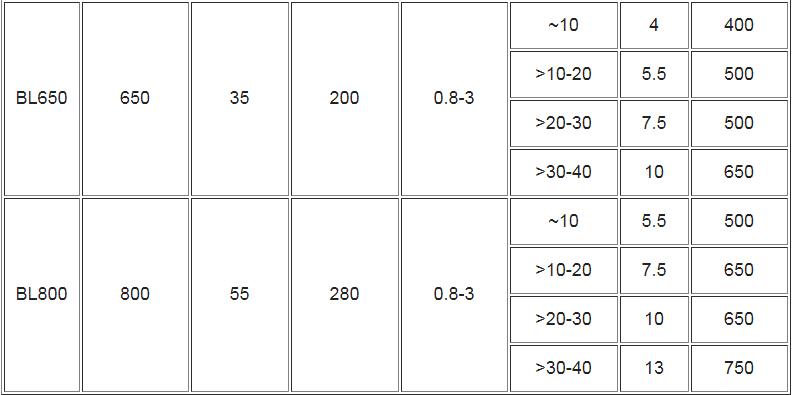

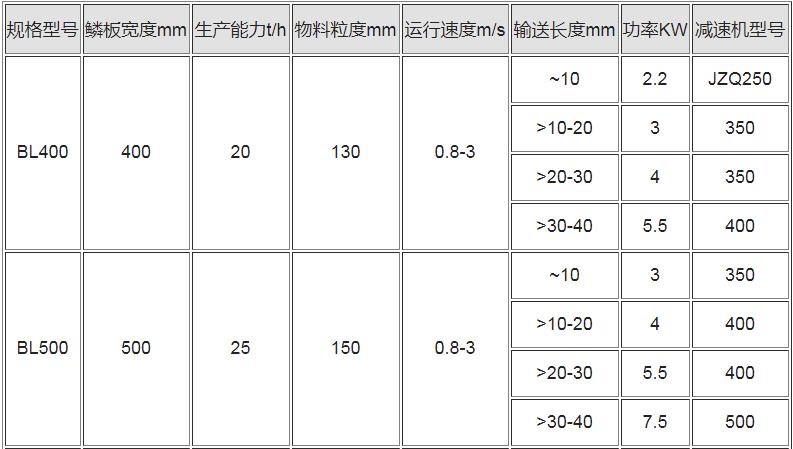

BL系列鳞板输送机产品技术参数参考表：
