FU拉链机

产品型号： FU型

输送量： ≤240m³/h

输送距离： ≤100m

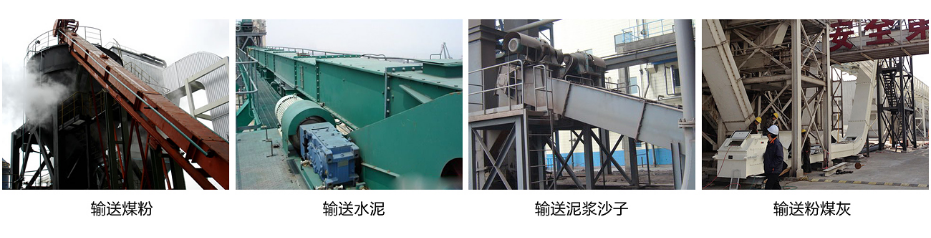

应用范围： 可输送粉状、粒状、小块状物料一千余种，典型的有：水泥成品、水泥生料、黄砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

FU拉链机介绍

FU型链式输送机优越性源于它的工作原理，由于物料具有内摩擦力和侧压力等特性，输送链的运动使机槽内的物料之内部压力和颗粒间的内摩擦力增加，当料层之间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着输送链一起象水一样地向前流动，料层高度与机槽宽度的比值满足一定条件时，可形成稳定的物料流。先进的输送原理，具有能耗低、效率高、密封性好，污染小、操作安全、运行可靠、响应障率低、使用寿命长，可多点进料、可双向输送、可高架、地面或地坑布置，可水平或倾角≤15度输送粉状或小颗料状散状物料等优点，适用于建材化工、粮食、矿山、电力、港口等行业。

FU型链式输送机结构紧凑、密封性好，工艺布置灵活，可多点加料，多点卸料。本机采用板式滚子链作牵引构件，改埋刮板机牵引链条与导轨的滑动摩擦为滚动摩擦，大大减小了刮板链条的运行阻力，功耗小，刮板链条寿命长，并可实现远距离的物料输送（Lmax=100m），输送量大（Qmax=700m3/h）。本机运行平稳，噪声小，操作维修方便，使用成本低。

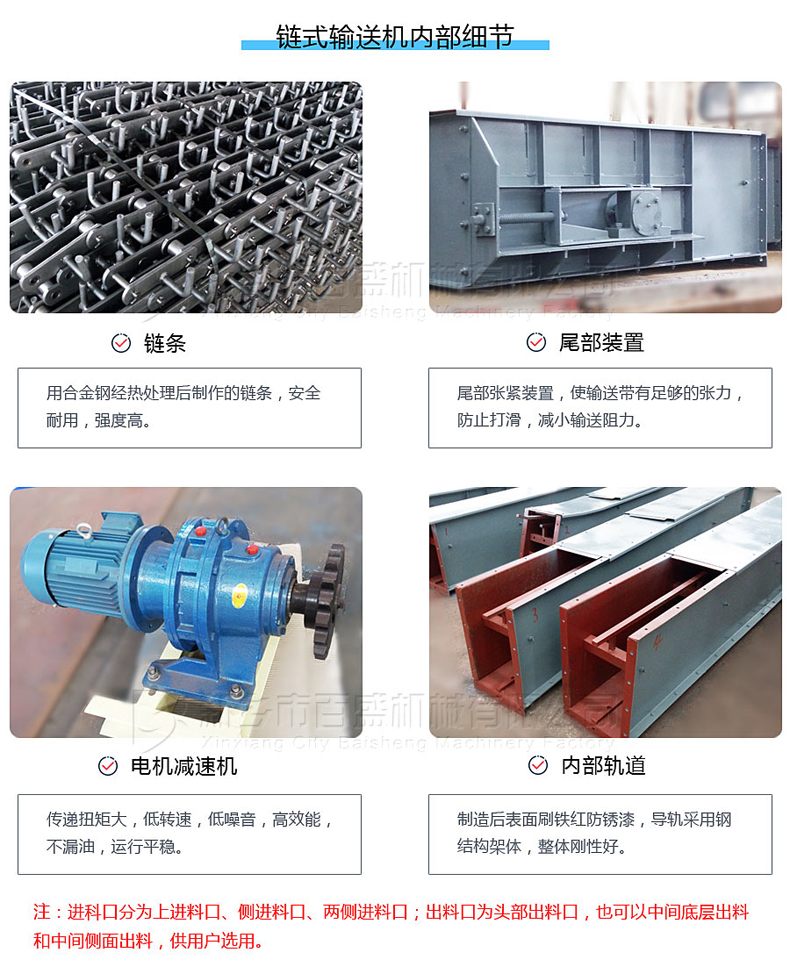

FU链式输送机链条分类

FU拉链机工作原理

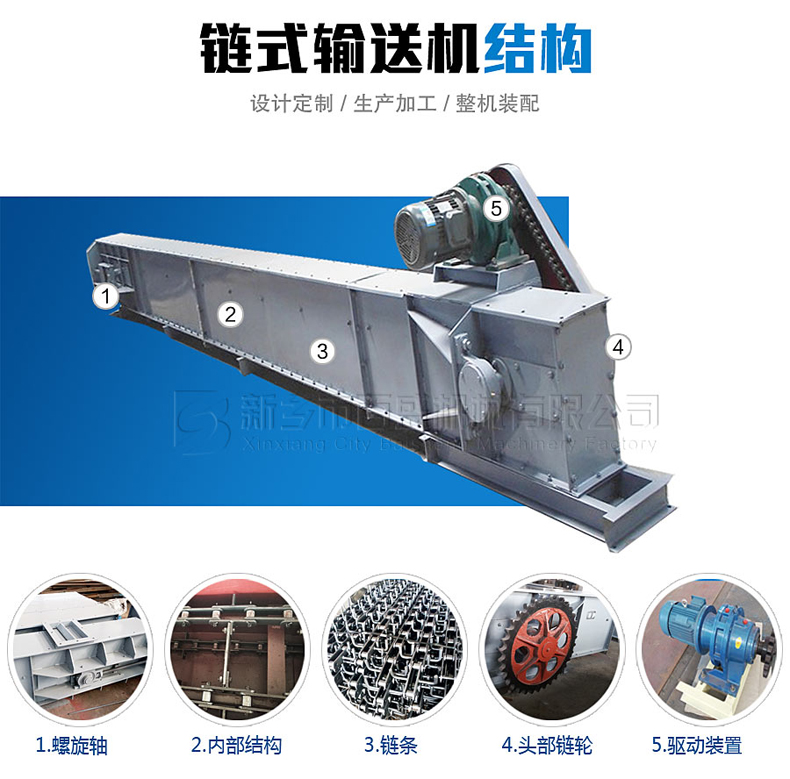

链式输送机包括壳体、驱动装置以及一闭环链条，壳体分为水平段和倾斜段，倾斜段在水平面的投影与所述水平段呈角度设置，水平段与倾斜段通过过渡段无缝连接，倾斜段与水平面呈角度设置，驱动装置固定于所述倾斜段头部的上端面，闭环链条平行于壳体的侧壁循环行进，闭环链条与所述壳体的侧壁之间设有若干刮板，刮板等间距固定于闭环链条。

FU拉链机性能特点

★输送能力大，本机具有体积小、输送能力大的优点，它只需要皮带输送机1/5的空间或螺旋输送机 2/3 的空间_能输送相同流量的物料。输送能力达 6~500m³/h。

★使用寿命长、使用费用低用合金钢材经过热处理加工而成的输送链，其正常寿命大于5年，链上滚子寿命大于1年（全机易损件），从而年维修量在一次以下，大大降低了使用费用，提高了生产效益。
★使用能耗低借助物料的内摩擦力，使运动件所做的功_值地转变为有效功。采用链钩输送大大减少物料对其的阻力，使其能耗仅为螺旋输送机的 30%~60% 。
★密封、安全、整机全密封，使粉尘无缝可钻，防水防雨，操作方便、安全，运行可靠。
★工艺布置灵活允许在机壳_位置选择多种形式的进出料口，可高架、地面或地坑布置，可水平或爬坡（≤ 15 °）输送。

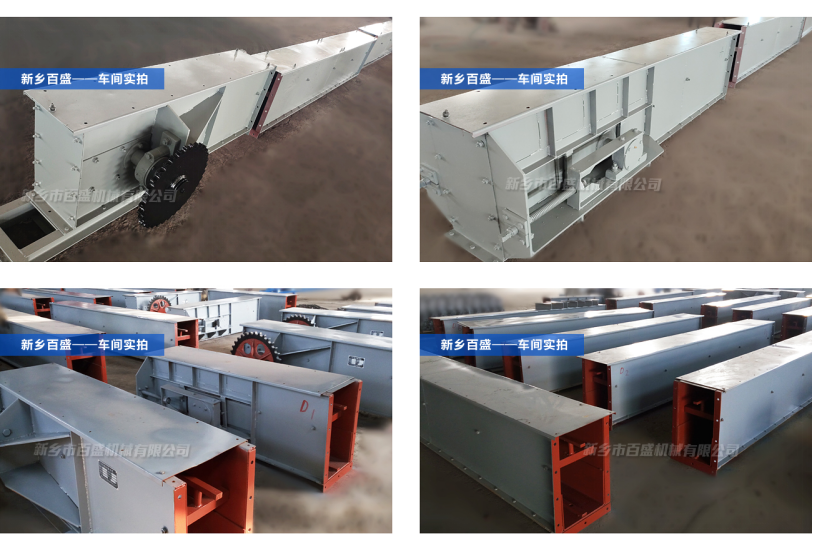

FU拉链机生产现场

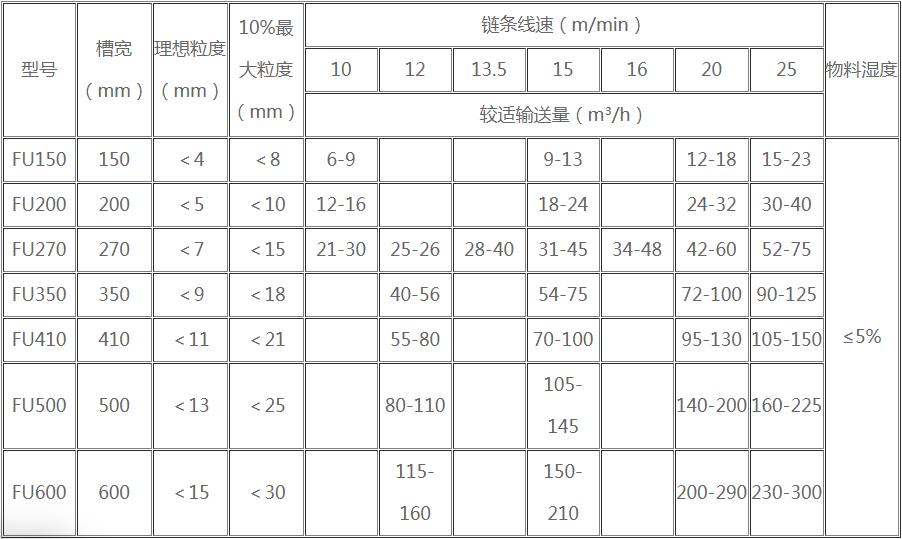

FU拉链机技术参数

FU链式输送机设备选用:

1.设备选用：

(1)链速
根据物料的状态选择链速，对磨琢性强、温度高、粗大颗粒比例多及料粒大的物料选用慢速对水泥和生料的*适链速可参照表2-2选择，其它与水泥性能及状态相近的物料可以参照选择。
(2)机型
根据输送量选定机型。在同样输送量下，选择较大机型可使链速降低，延长使用寿命，但输送量低于应输送量30%以上时，会发生料层过薄，形成空转，增加磨损。
(3)动力
根据输送量，输送长度和工艺状况根据FU链式输送机选择动力。驱动装置的装配形式分为X1、X2及左右装等，X2为背装式。
(4)进出料口
各进出料口，用户根据需要进行选择。
a.以免进料畅，对流动性差，湿度大的物料不宜采用上进料口。
b.**只进料口离尾轴较近时，不宜采用上进料口。
c.根据用户需要，本机可设多只进、出料口，还可提供带闸出料口。
