福建糖业锅炉输渣系统

大倾角皮带输送机4将来自出渣皮带1的炉渣以极大的倾角(本方案为70度角)提升到设计高度，送人6储渣罐内储存，储渣罐通过7卸料阀和8防尘布质落料管定时卸放到9运输车上运走。
大倾角皮带输送机4上装防尘盖板3,形成封闭式结构。

2、防止皮带跑偏结构

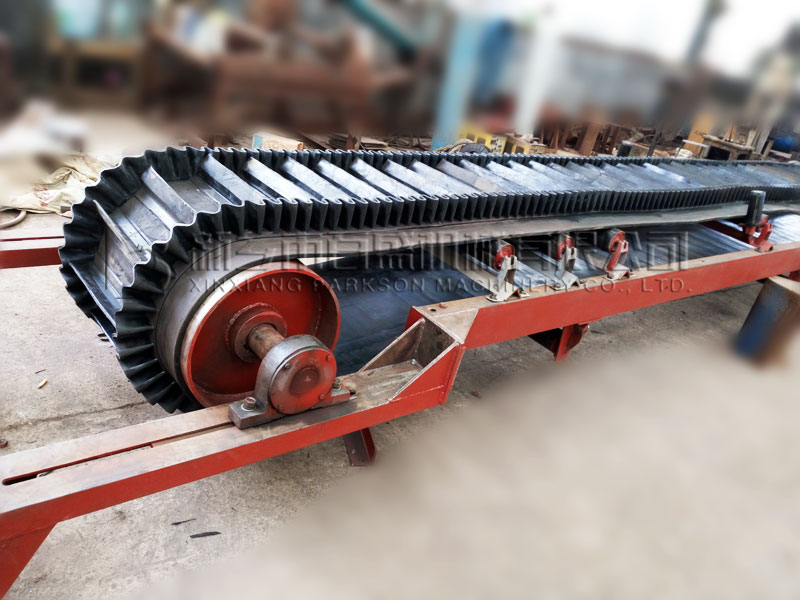

传统波状带由基带、挡边和隔板组成。基带外观同普通输送带，挡边为波浪状。在生产实践中，传统波状带式挡边输送机的致命弱点是:皮带档边长期与转弯压带轮、立辊与基带之间严重摩擦，造成皮带在较短工作时间后即发生挡边磨损破裂和基带撕裂现象，大大降低了波状挡边皮带的使用寿命。过去防止皮带跑偏的主要措施是靠立辊控制基带保证皮带位置来实现，这样转弯压轮至少一边与皮带挡边接触摩擦，造成皮带逐渐磨损破裂。

3、大倾角皮带输送机采用下图所示的结构，克服上述缺陷:

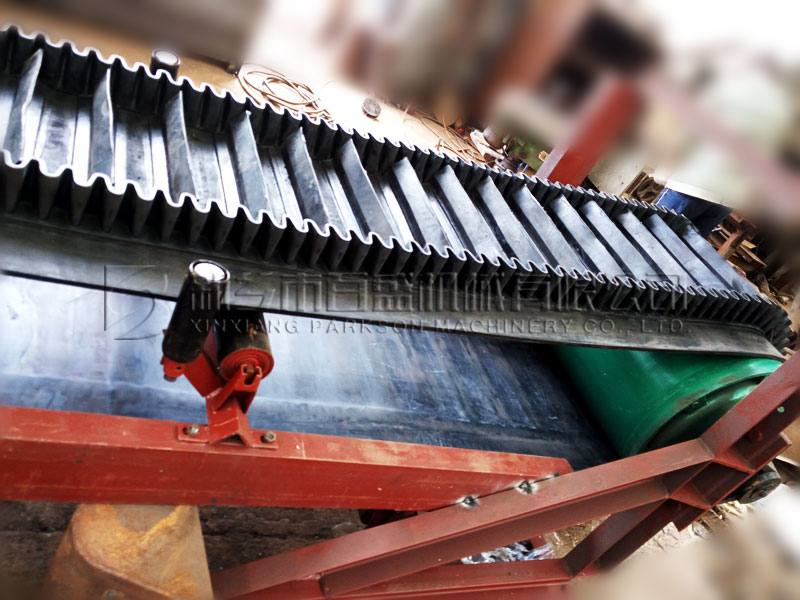

①在波状挡边皮带的空边上增加2条经整体硫化的导向三角带4，在转弯压带轮1上加工一条相应的导向槽，通过导向三角带4与导槽的嵌合确保皮带挡边3不与转弯压带轮1直接接触。
②在机身中段设置多个带导向槽的小压带轮5限制皮带跑偏，废除了立辊，避免了因立辊与基带两侧边挤压而造成基带撕裂，保证了基带的完好，提高了皮带和整机的使用寿命。
