链板式输送机

产品型号： HB1200

输送量： 1500m³/h

输送距离： ≤200m

应用范围： 适合输送比较沉重的、粒度较大的、磨琢性强、尖锐的无规则的物料，并且适宜输送600~700℃的高温物料。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

链板式输送机介绍

HB型链板输送机（亦可简称“链板机”）在冶金、煤炭、化工、电力、机械制造得到了广泛的应用。它可沿水平或倾斜方向输送各种散状物料和成件物品。由于它的承载部分和运行部分均用金属材料构成，因而与其他连续运输机械相比，它可输送比较沉重的、粒度较大的、磨琢性强的物料，并且适宜输送600~700℃的高温物料。
链板输送机有水平型、倾斜型、水平倾斜型三种机型，百盛机械可根据客户的输送量、铸件单重等其他技术要求提供合适的设备选型及定制。

板链式输送机分类

1、材质可以分为耐磨碳钢和耐腐蚀、耐高温的不锈钢材质

2、板链式输送机按结构分为：水平式板链式输送机、倾斜式板链式输送机、倾斜加水平式板链式输送机

3、板链输送机可以分为：轻型板链式输送机、中型板链式输送机、重型板链式输送机

他们的区别在：板材、配套装置、整机设计有所不同，通常输送100mm以下的物料会推荐轻型板链式输送机每小时的产量在50t左右，中型板链式输送机可输送300mm以下的物料产量在每小时300t以下的都可完成，一般情况下中型板链式输送机要比轻型板链式输送机槽板厚度要厚一点。而重型板链式输送机输送机就厉害了，500mm以上的都可以输送，像1米左右的大石头来往送料毫不费力，输送产量每小时400吨到1000吨均可定制，相比较而言重型板链式输送机槽板最厚，价格也相对的高一些，像采矿场输送石头，制砂厂为破碎机供料石头，都需要用到重型板链式输送机。

链板式输送机工作原理

链板输送机是一种以牵引链作为牵引机构、链板料斗作为承载装置的挠性牵引连续性输送设备。工作时，通过传动装置带动头部装置的链轮转动，与链轮相啮合的链条也随之向前运动，同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动；当物料在进料口中加入料斗后，随着料斗的移动物料被输送到出料口，在重力和离心力的共同作用下，物料从出料口卸下，进入下一道工序。

链板输送机应用

可输送的物料：石头块、碎石、铁矿石、铜矿石、石英石、石膏、石灰石、鹅卵石、河卵石、钨矿石、焦炭、煤炭、块煤、原煤、石材、脂肪烃、脂环烃、芳香烃、化工原料、化石燃料、桶装化工液体等；建筑垃圾、建筑混凝土料、商砼场地等；

链板式输送机性能特点

1、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角，灼热的（如水泥熟料等）物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程；
2、整机装置紧凑、安装、调试、维修方便；
3、链板、链斗结构合理、刚性好，耐冲击性强；
4、以滚动磨擦代替滑动磨擦、运行阻力低；
5、链板机适用0°～15°倾角，链斗机输送倾角可达45°；
6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。

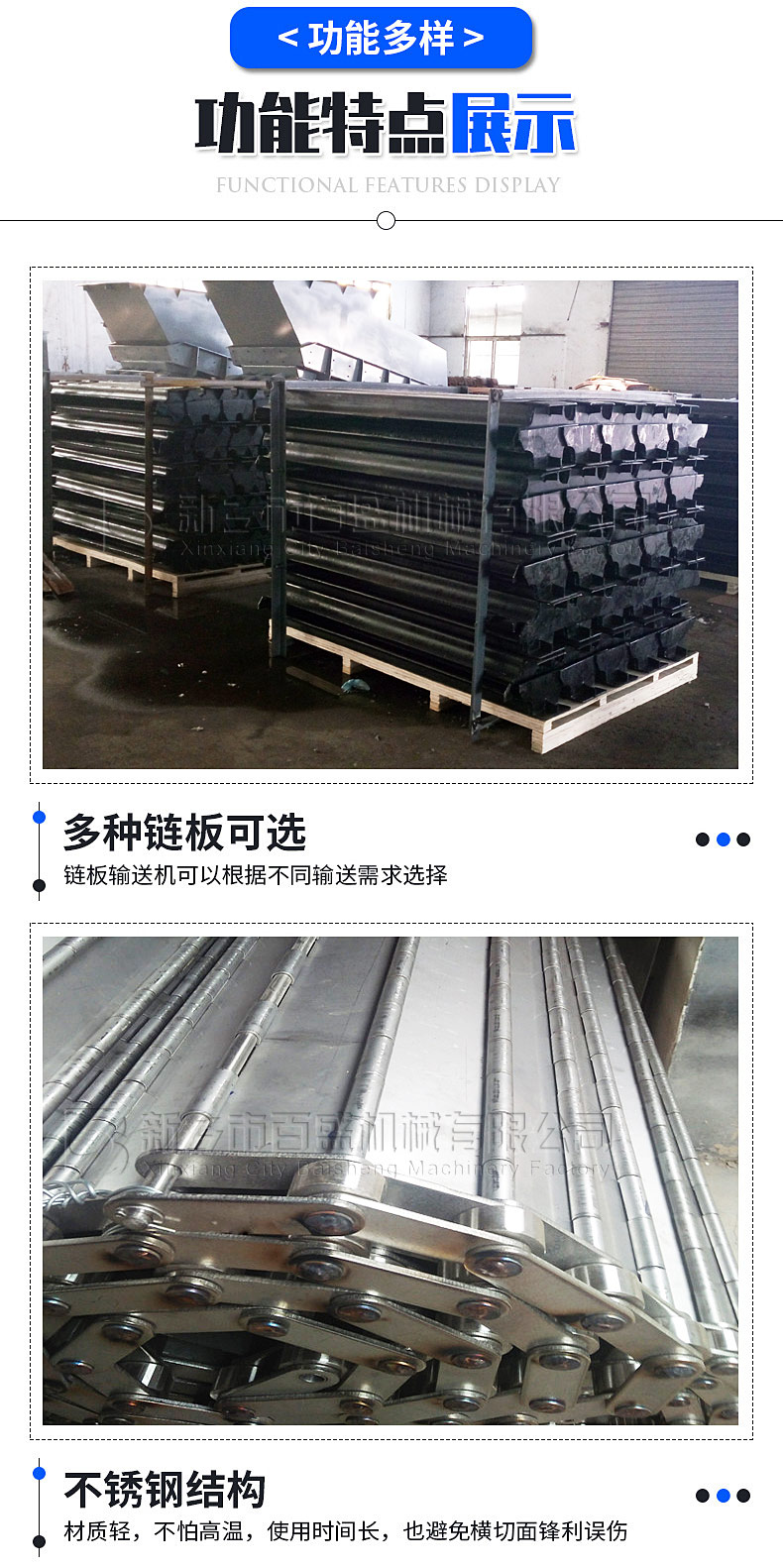

链板式输送机生产现场

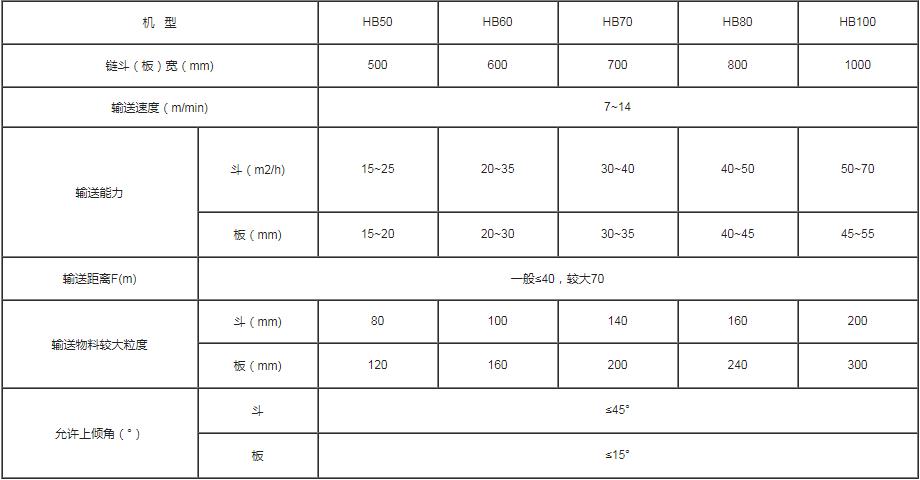

链板式输送机技术参数

更多产品型号、报价、相关配件，请联系我们：18637302818贾（微信同步）感谢您的到访！
