TG500型钢芯胶带斗式提升机介绍
TG型钢芯胶带斗式提升机具有输送量大、体积小、功耗低、运行平稳可靠、使用寿命长等特点。TG型钢芯胶带斗式提升机适用于干散粉状物料或物料垂直提升，TG型钢芯胶带斗式提升机广泛应于建材、冶金、化工、粮食、电力等行业散状物料提升系统，TG型钢芯胶带斗式提升机是新型干法水泥厂窑尾入窑生料，生料均化库、水泥库入库物料取代国外同规格产品的替换品。
TG型钢芯胶带斗式提升机由上部区段、中部机壳、下部区段、带料斗的输送带等牵引部件、传动装置和室外检修平台组成。
1、TG型钢芯胶带斗式提升机下部区段，由进料口、下部机壳、改向轮组和张紧装置组成。
2、TG型钢芯胶带斗式提升机中部机壳（检修），每台一节,用于安装、检修牵引部件。
3、TG型钢芯胶带斗式提升机中部机壳（防偏），通常每隔5节中部机壳放置一个。
4、TG型钢芯胶带斗式提升机连接板，通常每隔2节中部机壳放置一个。
5、TG型钢芯胶带斗式提升机中部机壳（标准），L=2米。
6、TG型钢芯胶带斗式提升机连接框，通常每隔5节中部机壳放置一个。
7、TG型钢芯胶带斗式提升机中部机壳（非标），L在0.5~2米之间。一般安装在上部区段一或二节中部机壳处。
8、TG型钢芯胶带斗式提升机上部区段，包括上部机壳和传动滚筒组。
9、TG型钢芯胶带斗式提升机驱动装置。由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。传动装置有右1、右2、左1、左2之分。
10、室外操作平台。11、带斗装置。
TG500型钢芯胶带斗式提升机工作原理
TGD钢芯胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带，克服了链条与链轮啮合时驱动产生的动载荷，较链条提升更轻便，工作平稳，能以较快的运行速度而达到较高的生产率，在同样的生产条件下，胶带因其工作速度高和自重较轻，可使物料线载荷和牵引构件的线载荷较小从而减少整机的尺寸、自重。同时，由于胶带具有良好弹性，柔韧性，在料斗进行装载时有减振作用。因采用了高强度钢丝绳芯胶带，可使提升机的提升高度及输送量大为提高，因而该产品具有良好发展前景。

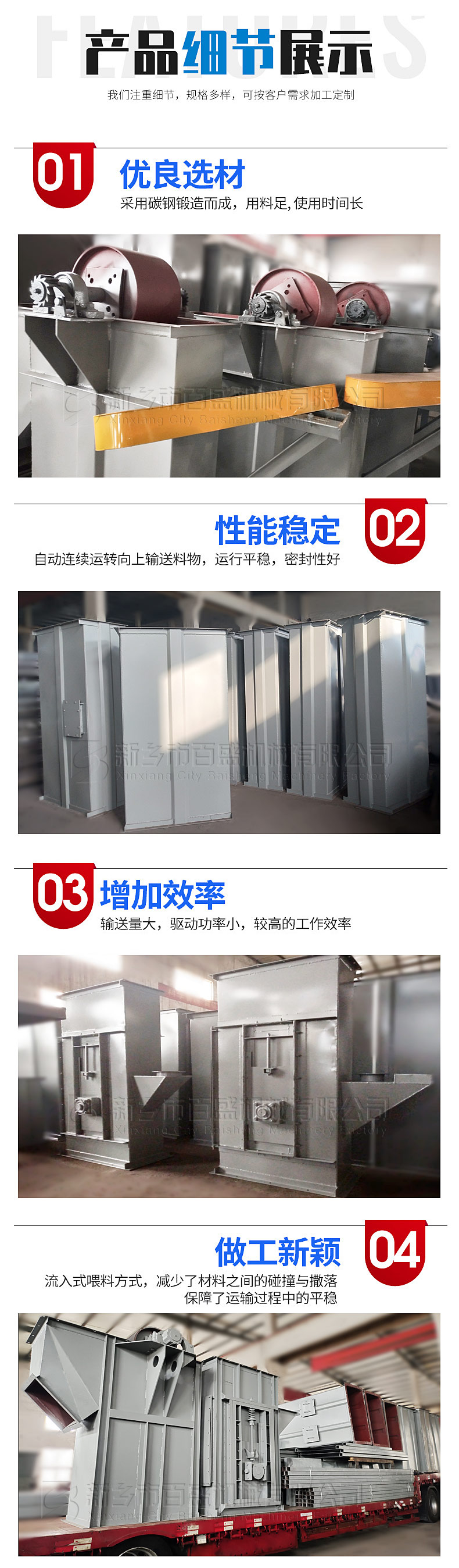

TG500型钢芯胶带斗式提升机性能特点
1、TG型钢芯胶带斗式提升机运行部件：采用特殊设计，带防撕裂的高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行，料斗设计布局合理，并有不同型式排列，确保物料连续提升和卸出。
2、TG型钢芯胶带斗式提升机驱动装置：采用直交轴硬齿面的减速机与提升机主轴直联，配液力偶合器，慢速检修电机和逆止器，传动装置结构紧凑合理，实现柔性起动。
3、TG型钢芯胶带斗式提升机上部装置：滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大；
4、TG型钢芯胶带斗式提升机中部机壳：采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。
5、TG型钢芯胶带斗式提升机下部装置：采用齿轮齿条张紧装置，同步调节张紧，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪。
6、TG型钢芯胶带斗式提升机保护装置：本机在头、尾部设置有防跑偏装置，在胶带跑偏时可输送信号至中控室，及时切断主电机电源；在提升机的尾部设有料位控制仪及旋转开关。

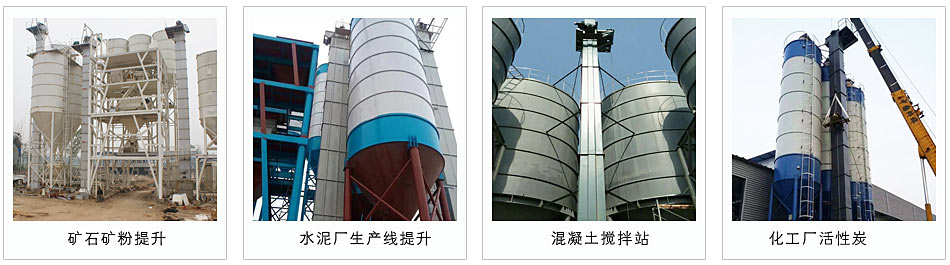

TG500型钢芯胶带斗式提升机生产现场

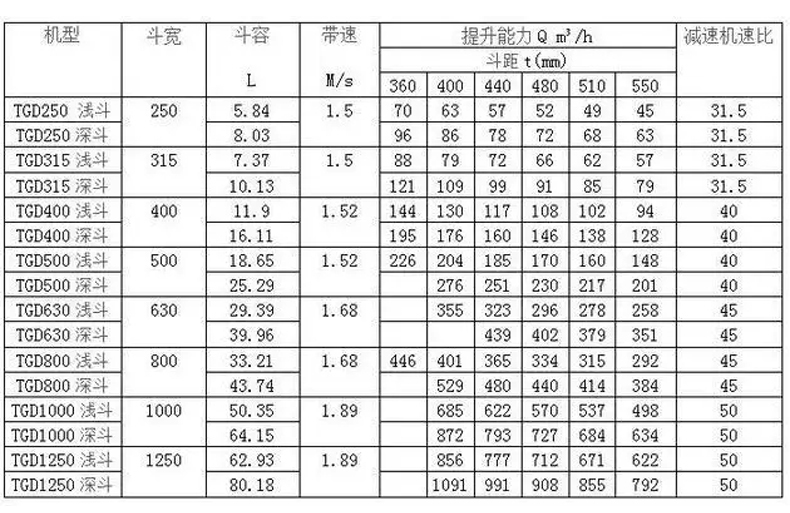

TG500型钢芯胶带斗式提升机技术参数
组织结构：
TGD钢芯胶带斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置、保护装置等构成。
1运行部件：采用特殊设计，带防撕裂的高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行，料斗设计布局合理，并有不同型式排列，确保物料连续提升和卸出。
2驱动装置：采用直交轴硬齿面的减速机与提升机主轴直联，配液力偶合器，慢速检修电机和逆止器，传动装置结构紧凑合理，实现柔性起动。
3上部装置：滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大；
4中部机壳：采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。
5下部装置： 采用齿轮齿条张紧装置，同步调节张紧，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪。
6保护装置： 本机在头、尾部设置有防跑偏装置，在胶带跑偏时可输送信号至中控室，及时切断主电机电源；在提升机的尾部设有料位控制仪及旋转开关；
