TD皮带斗式提升机
产品型号： TD
提升高度： ≤40m
提升量： 5.4-72m³/h
应用范围： 松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等
18803739170
TD皮带斗式提升机介绍

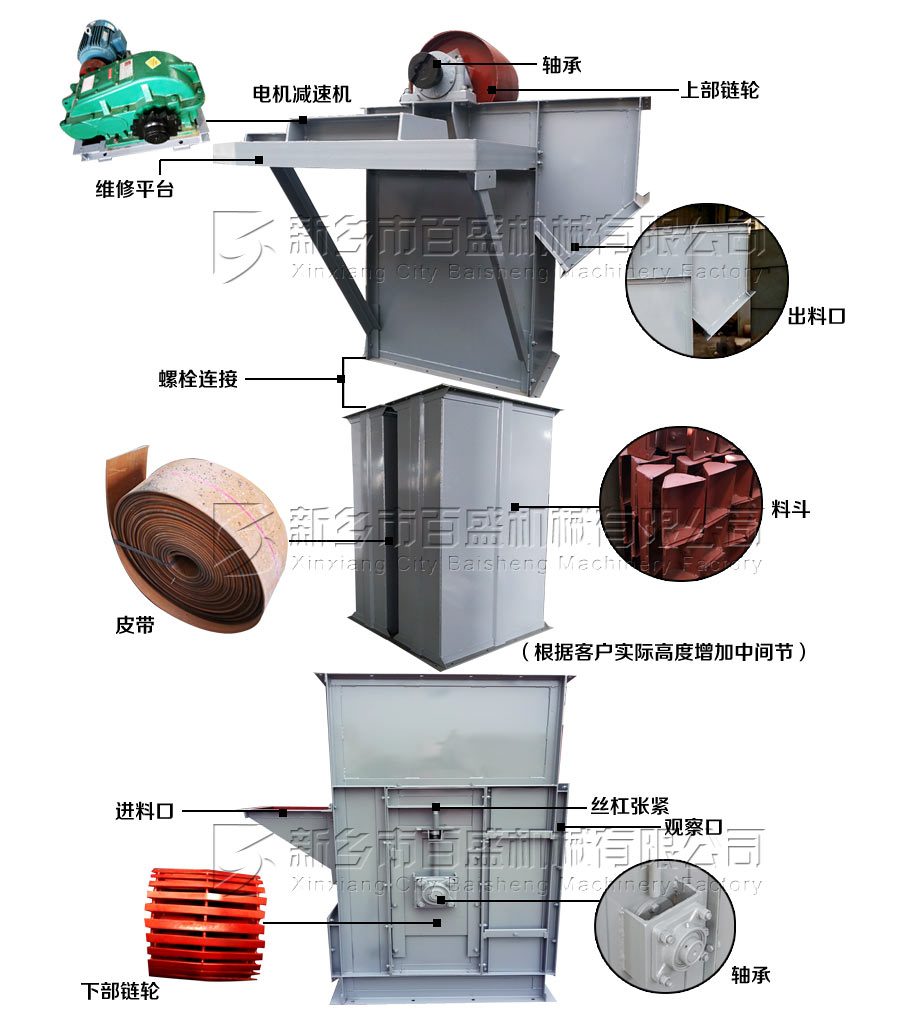

TD型斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的TD型斗式提升机上部区段，带有拉紧滚筒的TD型斗 式提升机下部区段，TD型斗式提升机中间机壳，TD型斗式提升机驱动装置，TD型斗式提升机逆止制动装置等组成。TD型斗式提升机适用于向上输送松散密度 ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
TD皮带斗式提升机工作原理
TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m³粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD皮带斗式提升机性能特点
1.驱动功率小,大容量的料斗密集型布置.物料提升时几乎无回料和挖料现象,因此无效功率少。
2.提升范围广,TD型斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,td250斗式提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。TD型斗式提升机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
TD皮带斗式提升机生产现场
TD皮带斗式提升机技术参数
|
型号 |
TD160 |
TD250 |
TD315 |
TD400 |
||||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
输送量（m3/h） |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗宽（mm） |
160 |
250 |
315 |
400 |
||||||||||||
|
斗容（L） |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距（mm） |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
||||||||
|
带宽（mm） |
200 |
300 |
400 |
500 |
||||||||||||
|
斗速（m/s） |
1.4 |
1.6 |
1.6 |
1.8 |
||||||||||||
|
物料量大块（mm） |
25 |
35 |
45 |
55 |
||||||||||||
|
型号 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
|
输送量（m3/h） |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
|
斗宽（mm） |
500 |
630 |
160 |
250 |
350 |
450 |
||||||||||
|
斗容（L） |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
|
斗距（mm） |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|||||||||
|
带宽（mm） |
600 |
700 |
200 |
300 |
400 |
500 |
||||||||||
|
斗速（m/s） |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
||||||||||
|
物料量大块（mm） |
60 |
70 |
25 |
35 |
45 |
|
|
|
||||||||
