链板输送机

产品型号： HB50-1000

输送量： 14~70m³/h

输送距离： 2-70m

应用范围： 比较沉重的、粒度较大的、磨琢性强的物料，并且适宜输送600~700℃的高温物料。

24小时免费服务热线

18803739170

点击获取报价

产品介绍
生产现场
工作原理
性能特点
技术参数

链板输送机介绍

链板输送机是一种地面输送机，它可以沿水平、倾斜方向输送物料。在冶金、煤碳、化工、汽车、电力、机械制造等行业被广泛应用。

链板式输送机主要用来输送不带粘性的散状，颗粒状及小块状物料，是一种固定输送机设备。链板挡边高度一般为80～120mm，在设计时根据输送物料及输送量可适当变动，角度一般不大于15°，防止过多漏料，动力装置在链板机头部，装配形式根据用户要求变动。输送速度以8～10m/min为宜。

链板输送机主要用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，较大输送量等工艺参数。HB型链板输送机动力装置在链板机头部、左、右装可根据用户要求变动。链板式输送机输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。

链板输送机是由一系列支承在滚子链上相互搭接的金属磷板形成以个连续移动的工作面来载运散装固体物料的输送设备。

链板输送机工作原理

链板输送机是一种通用型固定式机械化输送设备,它用钢板做运载槽体可用于大量散状物料及单件重物的输送;尤其适用于大块的、沉重的、灼热的以及腐蚀性的物料,鳞板输送机用于铸造车间灼热铸件的输送并能在输送过程中同时完成清除浇冒口、冷却、干燥、加热、清洗及分类等工艺工程,广泛应用于机械、铸造、冶金、化工、建材、动力、矿山等工业部门。链板输送机有水平型、倾斜型、水平倾斜型三种机型，其工作原理基本相同，物料的移动是靠磷板载运而形成。

链板输送机外形结构
链板输送机一般由以下构件组成：机架、头尾轮、链板、输送链条、托轮、驱动装置、张紧装置。

链板输送机性能特点

1、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角，灼热的（如水泥熟料等）物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程；

2、整机装置紧凑、安装、调试、维修方便；

3、链板、链斗结构合理、刚性好，耐冲击性强；

4、以滚动磨擦代替滑动磨擦、运行阻力低；

5、链板机适用0°～15°倾角，链斗机输送倾角可达45°；

6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。

链板输送机分类

链板输送机按结构分为：水平式板链式输送机、倾斜式板链式输送机、倾斜加水平式板链式输送机

3、鳞板输送机可以分为：轻型板链式输送机、中型板链式输送机、重型板链式输送机

他们的区别在：板材、配套装置、整机设计有所不同，通常输送100mm以下的物料会推荐轻型板链式输送机每小时的产量在50t左右，中型板链式输送机可输送300mm以下的物料产量在每小时300t以下的都可完成，一般情况下中型板链式输送机要比轻型板链式输送机槽板厚度要厚一点。而重型板链式输送机输送机就厉害了，500mm以上的都可以输送，像1米左右的大石头来往送料毫不费力，输送产量每小时400吨到1000吨均可定制，相比较而言重型板链式输送机槽板最厚，价格也相对的高一些，像采矿场输送石头，制砂厂为破碎机供料石头，都需要用到重型链板输送机。

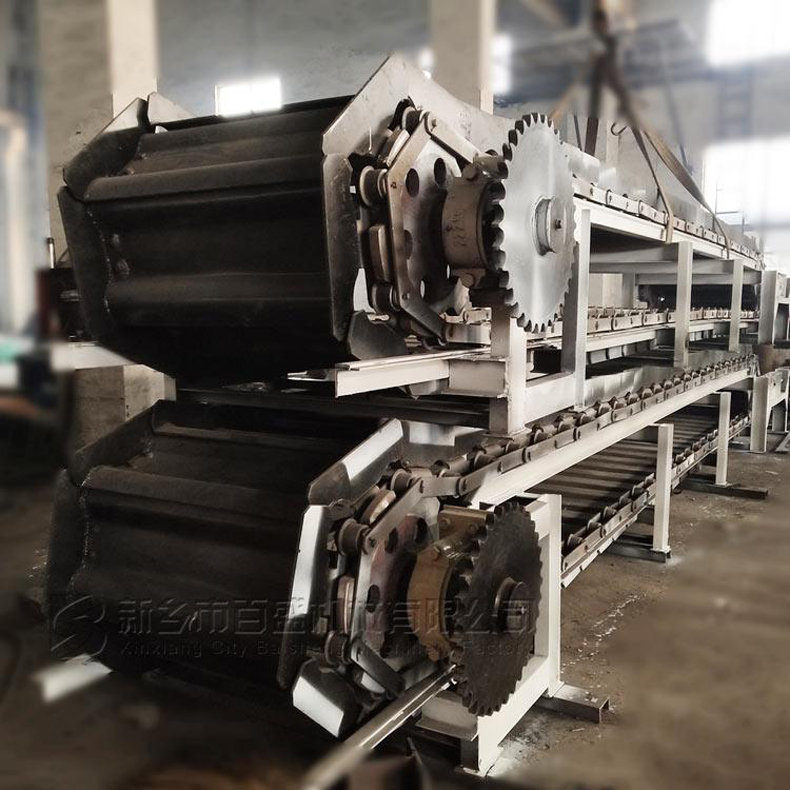

链板输送机生产现场

链板输送机技术参数
