带式斗式提升机

产品型号： TD

提升高度： ≤40m

提升量： 5.4-72m³/h

应用范围： 适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。

24小时免费服务热线

18803739170

点击获取报价

产品介绍

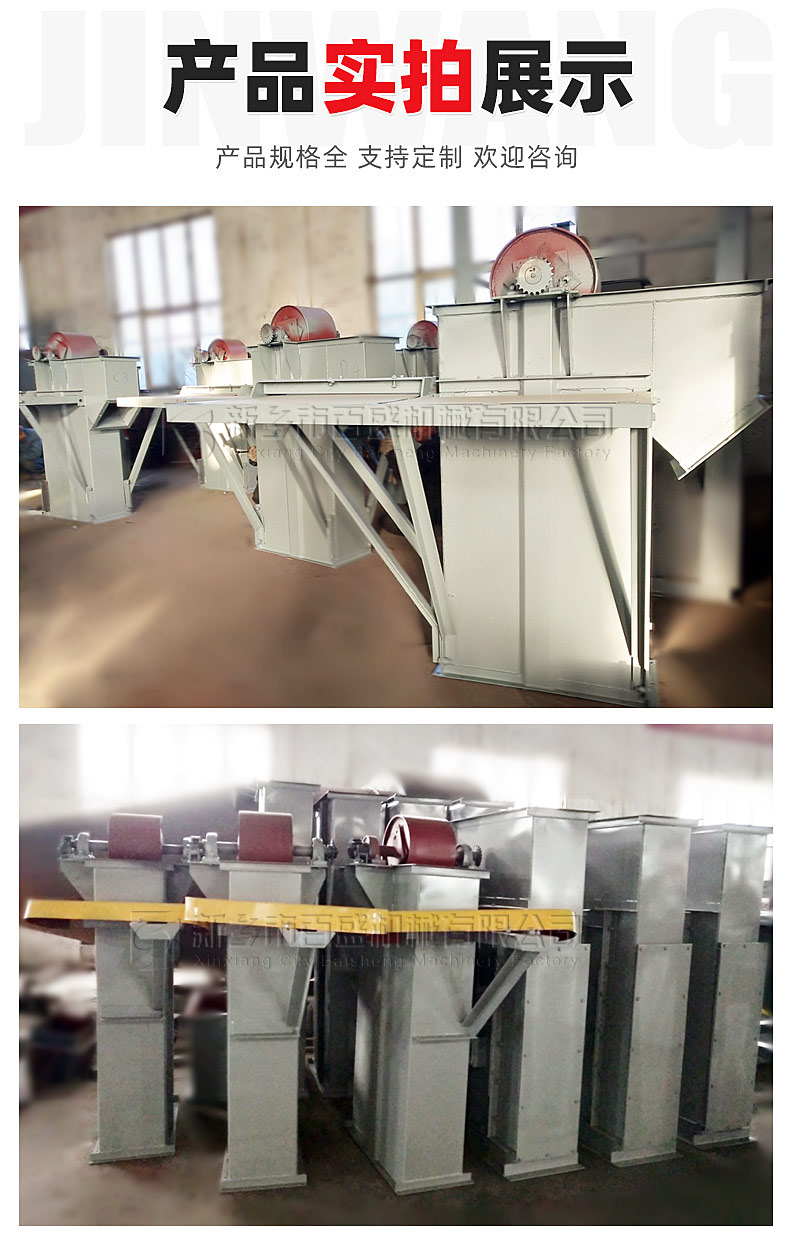

生产现场
工作原理
性能特点
技术参数

带式斗式提升机介绍

（一）带式斗式提升机简介

TD型斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成。TD型斗式提升机适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。
(二）带式斗式提升机结构：

TD型斗式提升机传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

带式斗式提升机工作原理

TD型带式斗式提升机的牵引件为橡胶带，料斗以一定的间隔固定在橡胶带上，橡胶带分别绕过提升机头部和底部的滚筒，构成具有上升有载分支和下降无载分支的闭合环形系统；工作时，布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗，物料从提升机底部的进料口进入料斗，料斗将物料提升至头部的卸料口，在离心力和重力的共同作用下，料斗中的物料经卸料口卸出。
TD型带式斗式提升机应用：
适用于输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如粮食、煤、砂、焦末、水泥、碎矿石等，广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业。

带式斗式提升机性能特点

1、驱动功率小。采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。
2、提升范围广。这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。
3、运行可靠。先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升度高，提升机运行平稳，因此可达到较高的提升高度。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
